贝雷片在各工程领域的广泛应用

时间: 2024-05-18 16:29:08来源: 湖南恒重路桥机械有限公司
      一、简介
      贝雷架又称贝雷片、贝雷梁或贝雷桁架,起初在二战时由一名英 国工程兵发明,以解决战争期间桥梁快速架设的需要,并以他的名字命名。
      我国装配式公路钢桥是在原英制贝雷桁架桥的基础上,结合我国国情和实际情况研制而成的快速组装桥梁,于1965年定型生产,应用于国防战备,是我国应用广泛的组装式桥梁,具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强等特点。
      二、主要结构
      钢桥的基本构件,按用途不同分为主体结构、桥面系结构、支撑连接结构和桥端结构。
      主体结构有:贝雷片、销子、保险插销、加强弦杆等;
      桥面结构有:横梁、U型标准钢桥面板、U型中 央钢桥面板、路缘等;
      支撑连接结构有:斜撑、支撑架、联板、抗风拉杆、横梁夹具、桁架螺栓、弦杆螺栓、斜撑螺栓、撑架螺栓、路缘螺栓、U型钢桥面板挂钩螺栓等;

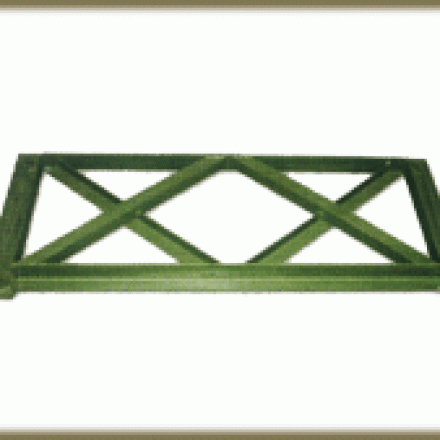

      贝雷片由上下弦杆和腹杆(竖杆、斜杆)等焊接而成,长3m、高1.5m。
      桥头结构有:阴头端柱、阳头端柱、支座、支座板桥头搭板及搭板支座等。
      加强弦杆:加强弦杆一头为阴头,另一头为阳头。在加强弦杆的中间设有支撑架孔和弦杆螺栓孔。设置加强弦杆的目的,在于提高桁架的抗弯能力,充分发挥桁架腹杆的抗剪作用。由于桥梁端部弯矩很小,故起始部、尾节桁架不需设加强弦杆。
      贝雷片螺栓和弦杆螺栓:贝雷片螺栓用于连接上、下层桁架。使用时将螺栓自下而上插入桁架弦杆螺栓孔内,让螺栓的弯曲垫板卡在弦杆内,拧紧螺帽。弦杆螺栓,形状与桁架螺栓相同,仅长度短7厘米。用于连接桁架与加强弦杆,使螺杆头部埋在加强弦杆内,以免桥梁推出时受阻。
      三、主要应用
      贝雷架本身就是按杆件桁架设计的,因此工程应用上以梁式承重结构居多,如便桥、支撑梁、起重梁等,也有用作竖向承重结构的,如支撑柱等。
      四.总结

      贝雷架以其结构简单、拼装快捷、适用性广等优点而得到越来越应用,同时随着我国机械化施工程度的提高,贝雷架可以整体或大块件地装拆,施工效率大增,相对于其他类型的支架(脚手架)更具优势,其应用前景将非常好,使用范围也将越来越大。
